Cartridge-Einschraubventile für hydraulische Steuerblöcke

Cartridge- oder Patronen-Einschraubventile werden direkt in Ventilblöcke oder Ventilgehäuse geschraubt. Dadurch können komplexe Fluidsteuerungen auf kleinstem Raum realisiert werden. Bisher fanden Cartridge-Einschraubventile hauptsächlich in der Mobilhydraulik Anwendung. Sie kommen aber auch bei stationären Hydraulikanlagen zum Einsatz, da vor allem im Automatisierungsbereich zunehmend kompakte Bauweisen gefragt sind.

Steuerungsflexibilität auf kleinstem Raum

Komplexe Ventilblöcke in kompaktem Format

Cartridge-Einschraubventile erfüllen die gleichen Steuerungsfunktionen wie Rohrleitungseinbauventile, Ventil und Gehäuse sind bei Cartridge-Einschraubventilen jedoch zwei getrennte Bauteile. Das erlaubt die freie Kombination von Gehäuse und unterschiedlichen Funktionsventilen. Werden mehrere verschiedene Funktionsventile in einem Ventilblock eingeschraubt, können komplexe Steuerungen auf engstem Bauraum realisiert werden. Die ISO-Normung von Funktionsventilen und Cartridge-Bohrungen ermöglicht dabei flexible Umsetzungen.

Hohe Effizienz und vielfältige Einsatzmöglichkeiten

Hochwertige Gehäuse sowie die hochpräzisen Profilbohrungen für die Cartridge-Einschraubventile minimieren Druckschwankungen im System und erhöhen die Effizienz von Maschinen und Anlagen. Insbesondere in der Mobilhydraulik tragen die hohe Dichtigkeit und das geringere Gewicht von Patronenventilen dazu bei, die Effizienz der Anlagen zu erhöhen. Darüber hinaus lassen sich die verwendeten Materialien der Komponenten an die jeweiligen Anforderungen und Bedingungen ihrer Einsatzbereiche optimal anpassen.

Cartridge-Einschraubventile von HANSA‑FLEX

HANSA‑FLEX bietet eine große Auswahl an hochwertigen Cartridge-Einschraubventilen mit unterschiedlichen Funktionen sowie alle dazugehörigen Komponenten aus einer Hand.

  • Vielseitig und effizient

    Ventilblöcke mit Cartridge-Einschraubventilen bieten maximale Flexibilität auf wenig Raum.

  • Hohe Produktqualität

    HANSA‑FLEX führt hochwertige Cartridge-Einschraubventile von namhaften Herstellern.

  • Maximale Verfügbarkeit

    Dank großer Lagerkapazitäten kann HANSA‑FLEX zuverlässig und auch kurzfristig liefern.

  • Individualisierte Gehäuse

    Sie möchten Ventilgehäuse in Ihren Unternehmensfarben? Bei HANSA‑FLEX kein Problem.

Leistungsstarke Komponenten und maßgeschneiderte Lösungen

Effiziente und robuste Cartridge-Einschraubventile

Cartridge-Einschraubventile werden unter anderem zur Volumenstrom- und Druckregelung eingesetzt. Sie punkten durch hohe Schaltgeschwindigkeit, sehr geringe Leckage, können hohe Volumenströme steuern und halten hohen Druckbelastungen stand.

  • Volumenströme bis 230 Liter pro Minute
  • Zulässiger Betriebsdruck bis 350 bar

Gehäuse für jede Anforderung

Bei HANSA‑FLEX erhalten Sie Gehäuse für Cartridgeventile in verschiedenen Ausführungen. Aus Stahlguss, Edelstahl oder Aluminium mit entsprechender Oberflächenbeschichtung sind sie in nahezu allen Umgebungen einsetzbar. Zudem bieten wir Ventile speziell für Ex-geschützte Bereiche gemäß ATEX-Richtlinie und Gehäuse, auf Wunsch lackiert in Ihrer Unternehmensfarbe, an.

  • Stahlgussgehäuse (bis 350 bar), Aluminiumgehäuse (bis 250 bar)
  • Blank, brüniert, phosphatiert, eloxiert oder pulverbeschichtet
  • Edelstahlausführung für aggressive Medien

Ventilblöcke ganz nach Kundenwunsch

Als einer der führenden Systempartner im Bereich Hydraulik verfügt HANSA‑FLEX über herausragendes Engineering-Know-how im Bau von Ventilblöcken. So können sich Kunden die benötigten Ventilblöcke exakt nach ihren technischen Anforderungen konstruieren und fertigen lassen.

  • Kundenberatung durch Spezialisten

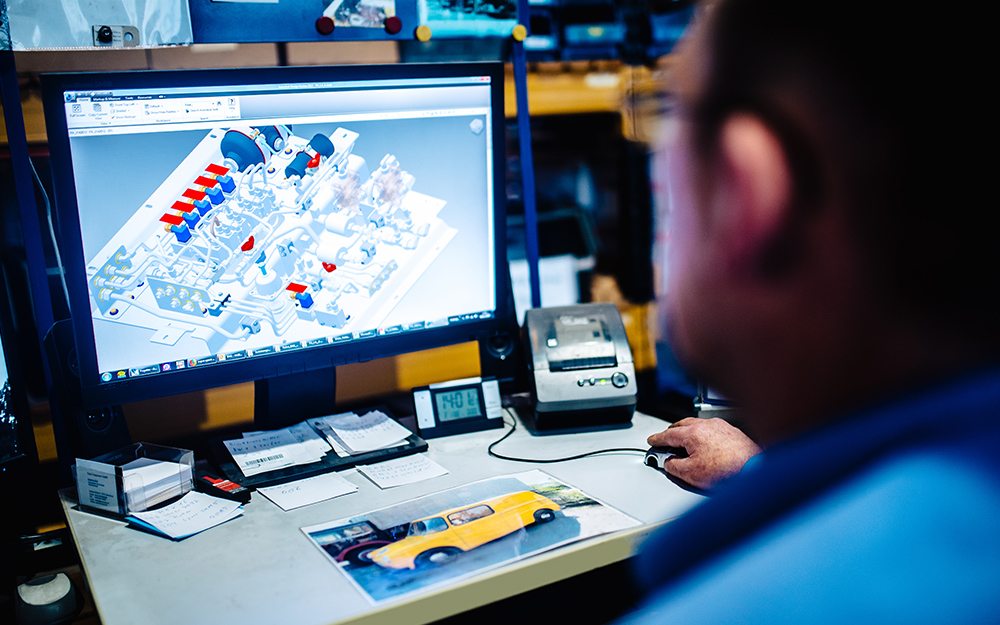

  • 3D-Zeichnungen zur technischen Darstellung
  • Fertigung mittels modernster CNC-Technologie

Cartridge-Einschraubventile im HANSA‑FLEX Sortiment

Bei HANSA‑FLEX finden Kunden eine große Auswahl von Cartridge-Einschraubventilen für die Abbildung verschiedenster Funktionen in zahlreichen Ausführungen.

  • 2-Wege- und 3-Wege-Stromregelventile
  • 2/2-Wege-Magnetsitzventile
  • Druckbegrenzungsventile und Druckreduzierventile
  • Rückschlagventile
  • Senkbremsventile
  • Stromteiler / Vereiniger

Zubehör und weitere Produkte für unsere Cartridgeventile

Ersatzmagnetspulen für Ventile

Die ab Lager verfügbaren Gleich- oder Wechselstromspulen können hohe Schaltleistungen realisieren. Jetzt im HANSA‑FLEX Online-Shop bestellen!

  • Nennspannungen 12, 24 und 230 Volt
  • Leistungsaufnahmen 22 und 25 Watt

Zwischenplatten für komplexe Funktionen

Als Fluidspezialist liefert HANSA‑FLEX neben Cartridgeventilen auch passende CETOP-Zwischenplatten für die Abbildung komplexer Schaltfunktionen in Ihrer Anlage.

  • Zwischenplatten und einbaufertige Zwischenplattenventile
  • Einsatz bei Höhenverkettungen
  • Passgenau ausgelegt für ISO-Standardbohrungen

Dichtungen für alle Einsatzgebiete

Neben NBR-Dichtungen stellen wir auf Anfrage weitere Dichtungswerkstoffe für Cartridgeventile zur Verfügung, welche für den Einsatz bei höheren Temperaturen oder bei aggressiven Medien geeignet sind.

  • Dichtungen für Hochtemperaturanwendungen
  • Dichtungen für Einsatzbereiche mit aggressiven Medien

Das könnte Sie auch interessieren

Weitere Produkte, Services und spannende Themen rund um die Ventiltechnik aus dem Hause HANSA‑FLEX.

Die zuverlässigen Hydraulikexperten vor Ort

Der HANSA‑FLEX Industrieservice übernimmt die Installation von Cartridge-Einschraubventilen und sorgt dafür, dass Anlagen dauerhaft optimal laufen.

Individuallösungen für Ventilblöcke

Nach ausführlicher Bedarfsanalyse und Beratung fertigt HANSA‑FLEX Ihre Steuerungskomponenten exakt nach Ihren Anforderungen.

Ventiltechnik auf höchstem Qualitätsniveau

Mit Ventiltechnik von HANSA‑FLEX profitieren Sie von hochwertigen Materialien, robuster Bauweise und langer Lebensdauer.
