Sauberes Öl, saubere Zementherstellung

Am Standort Salzgitter zeigt Holcim eindrucksvoll, wie aus einem Nebenprodukt der Roheisenerzeugung ein wertvoller Rohstoff für die Zementproduktion wird. Damit das ressourcenschonende Recycling rund um die Uhr funktioniert, sorgt der HANSA‑FLEX Fluidservice für sauberes Öl.

„75 % aller Ausfälle in der Hydraulik gehen auf verunreinigtes Öl zurück“, berichtet Maik Gutjahr, während er sein Servicemobil Richtung Salzgitter steuert. Der Techniker des HANSA‑FLEX Fluidservice kennt den Weg zu seinem Kunden. Denn Holcim lässt in regelmäßigen Abständen die Ölqualität der Granulationsanlage überprüfen. „Wir verarbeiten pro Minute bis zu acht Tonnen Roheisenschlacke aus dem Hochofen des benachbarten Stahlwerks. Da wir wie der Hochofen rund um die Uhr arbeiten, können wir uns Ausfälle nicht leisten. Die Ölanalysen geben uns wertvolle Hinweise über den Zustand unserer Anlage“, erklärt Pit Podauke, Produktionsleiter am Holcim-Standort Salzgitter.

Die mindestens 1.430 °C heiße Roheisenschlacke fließt über einen Kanal direkt aus dem Hochofen in die Granulationsanlage von Holcim. Dort zugeführtes Wasser kühlt die Schlacke schlagartig ab, sie granuliert. Das Ergebnis: ein körniges Wasser-Hüttensand-Gemisch, das als ressourcenschonender Ausgangsstoff in der Zementproduktion eingesetzt wird. Bei den hohen Temperaturen entsteht zwangsläufig viel Wasserdampf. Holcim sammelt das Kondenswasser über ein durchdachtes Auffangsystem und pumpt es über ein Heißwasserbecken schließlich in Kühltürme. Der Hüttensand ist allerdings noch zu feucht, um als Rohstoff für Zement zu dienen. Er wird daher über Förderbänder in eine Entwässerungsanlage mit insgesamt sechs Silos transportiert. Auch hier wird das Wasser gefiltert und erneut dem Kreislauf der Anlage zugeführt. Für die Herstellung einer Tonne Hüttensand muss so lediglich 0,5 m³ Wasser ergänzend zugeführt werden. Die Klappen und Absperrschieber für den Transport von Wasser und Hüttensand werden durchgehend hydraulisch betätigt. „Bei Rohrleitungen mit 600 mm Durchmesser wäre das anders gar nicht möglich“, kommentiert Pit Podauke.

Zeitfenster für die Wartung der Anlage erfolgen in enger Abstimmung mit dem Stahlwerk. Als sich der Betreiber für eine Generalüberholung eines Hochofens entschied, nutzte Holcim die Gelegenheit, die Granulationsanlage einer grundlegenden Revision zu unterziehen. Ein zentraler Bestandteil: Die Reinigung des kompletten Hydrauliksystems. „Wir empfehlen grundsätzlich eine komplette Spülung des gesamten Rohrleitungssystems bei einer Neuinbetriebnahme oder nach Revisionen. Denn Verunreinigungen, die bereits zu Beginn bestehen, ziehen sich über die gesamte Lebensdauer der Anlage“, erklärt Uwe Gätgens, Leiter Fluidservice.

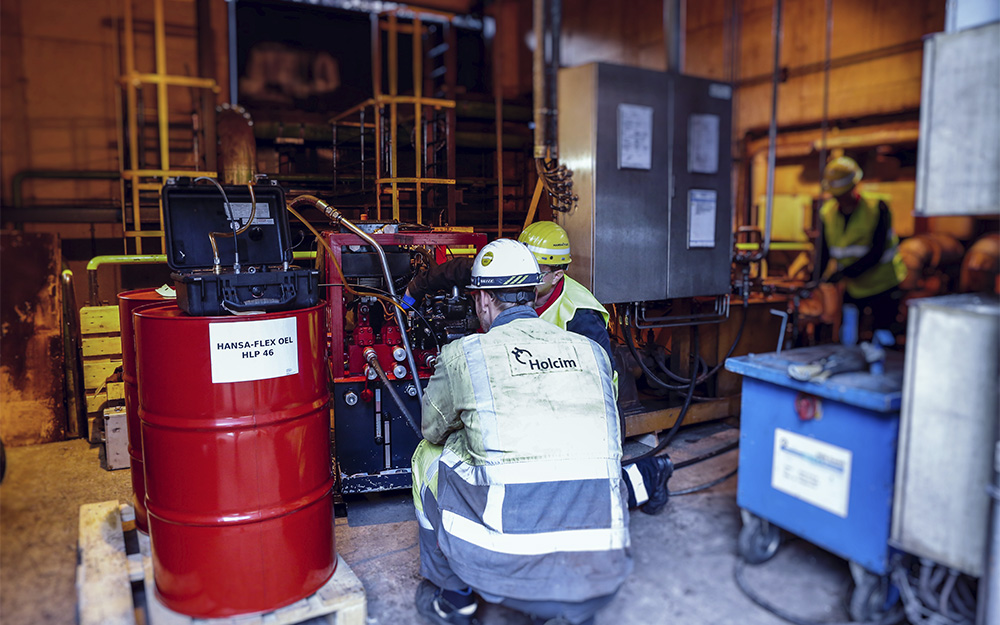

Herzstück für die Reinigung ist ein externes Spülaggregat, das der Fluidservice auf einem kleinen Anhänger mitführt. Zuerst stellt Maik Gutjahr die Spülkreisläufe her und verbindet dazu das Spülaggregat mit dem Hydraulikkreislauf der Anlage. Einen geeigneten Aufstellort sowie die erforderlichen Anschlüsse hat er bereits bei einem Vorort-Termin mit Produktionsmeister Pit Podauke abgestimmt. Für die optimale Bestimmung der einzelnen Vor- und Rückläufe greift der Fluidtechniker auf seine langjährige Erfahrung zurück. Denn um Ablagerungen und Verunreinigungen bestmöglich zu entfernen, ist ein hoher Volumenstrom von ca. 6 m pro Sekunde erforderlich. Die von HANSA‑FLEX eingesetzte Filtereinheit beseitigt Partikel bis zu einer Größe von 3 µm. Zum Vergleich: Ein menschliches Haar ist 40 bis 120 µm dick. Beim Spülen kommt das gleiche Öl zum Einsatz, das Holcim einsetzt. Es wird zu Beginn auf ca. 50 °C erhitzt. „Einerseits, weil warmes Öl eine geringere Viskosität hat und damit besser fließt. Andererseits dehnen sich dadurch die Rohrleitungen etwas aus, wodurch Ablagerungen besser losbrechen“, gibt Maik Gutjahr Einblicke in die Praxis. Wird die Öl-Temperatur zu hoch, kühlt das Öl-Spülaggregat automatisch das Öl wieder ab.

Bevor Maik Gutjahr die Anlage mit neuem Hydrauliköl befüllt, steht noch die Reinigung des Öltanks auf dem Programm. Mit einem speziellen Ölsauger entfernt der Fluidtechniker Ölschlamm vom Boden des Tanks. Bei der Reinigung der Innenwände kommen speziell entwickelte fusselfreie Öltücher zum Einsatz. Das Befüllen des Tanks mit frischem Öl übernimmt – wie auch schon das Entleeren – eine Nebenstromfilteranlage. Ein Probelauf des Hydraulikaggregats sowie die Abnahme durch den Auftraggeber bilden den obligatorischen Abschluss des Einsatzes.

Das Messen der Reinheitsklasse nach DIN ISO 4406 zählt ebenfalls zu den Aufgaben des Fluidservices. Maik Gutjahr montiert dazu ein Partikelzählgerät am Rücklauf des Hydraulikkreislaufes. Die Anzahl der Partikel sowie Temperatur und relative Feuchte im Öl werden automatisch ermittelt, ausgewertet und auf einen Laptop übertragen. Damit steht eine normkonforme Dokumentation des Einsatzes ohne Zeitverzögerung zur Verfügung. „Wir können den Nachweis über die erzielte Reinheitsklasse direkt an Ort und Stelle mit den Technikern des Fluidservice besprechen“, ergänzt Pit Podauke.

Bei der Revision der Anlage sind neben dem Fluidservice noch weitere HANSA‑FLEX Unternehmensbereiche beteiligt. So nutzt Holcim die Gelegenheit, Hydraulikzylinder von HANSA‑FLEX überarbeiten zu lassen und wo erforderlich Schlauch- und Rohrleitungen auszutauschen. „HANSA‑FLEX ist für uns ein echter Systempartner, der die gesamte Bandbreite der Hydraulik abdeckt“, fasst Pit Podauke die langjährige Zusammenarbeit zusammen. Dabei schätzt der Produktionsmeister besonders, dass er sich stets darauf verlassen kann, dass die verschiedensten Arbeiten innerhalb des vorgegebenen Zeitfensters erledigt werden.
